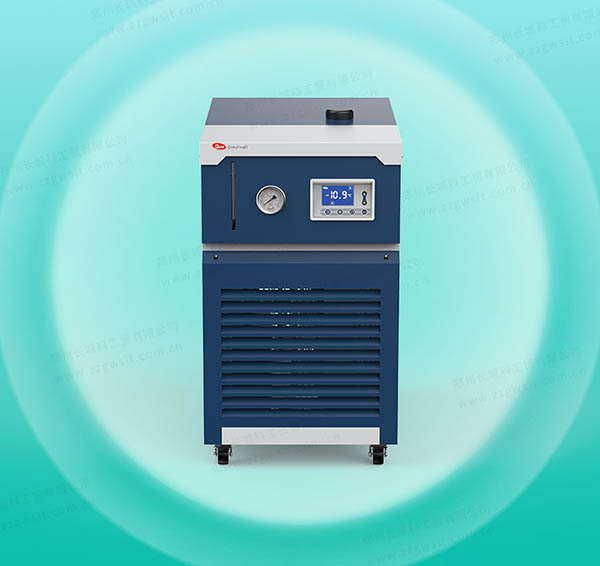

低溫液體冷卻循環器制冷系統，低溫液體冷卻循環器制冷系統采用復疊式制冷系統，包括制冷壓縮機、冷凝器、軸流風機、干燥過濾器、電磁閥、熱力膨脹閥或毛細管、蒸發器等部件，其優點是雖然低溫級工作在相當?shù)偷臏囟认?，但工作時系統內的壓力保持在大氣壓力之上，空氣不易向系統內滲漏；制冷效率較高且兩級相對獨立，使用維護方便。

   制冷系統由兩個單級壓縮系統組成，每一個級有單獨的冷凝溫度和蒸發溫度。使制冷機結合起來的聯接部件是冷凝蒸發器，它既是高溫部分的蒸發器，又是低溫部分的冷凝器。高溫部分的冷凝器是復疊式制冷機的冷凝器，低溫部分的蒸發器是復疊式制冷機的蒸發器。因此，它能滿足低溫級的制冷機在較低蒸發溫度下有合適的蒸發壓力，同時高溫級的制冷機在環境溫度下的合適的冷凝壓力。 高溫級與低溫級均采用回?zé)嵫h(huán)。高溫級使用中溫制冷劑R507，低溫級使用低溫制冷劑R23。兩種制冷劑均是HFC類，無破壞臭氧問題。

   在使用時，存在降溫和穩定工作兩個階段。啟動后液體開始降溫，到載冷劑達到所需溫度為降溫階段，這一階段對降溫速率有一定要求，風冷冷歧器高溫級壓縮機載冷劑泵可運轉也可不運轉，但不向外輸出載冷劑。正常工作并向外輸出載冷劑時為穩定工作階段，此時載冷劑溫度僅在開停溫差內波動，不再大幅降溫；系統的制冷量極低。

   低溫級壓縮機吸入的制冷劑蒸氣有較大的過熱度，經過壓縮后，溫度遠高于高溫級蒸發溫度。為了減少損失，將低溫級壓縮機先送人預冷卻器與環境空氣進行熱交換，使其溫度降低到略高于環境溫度，再進人氣回?zé)崞骱屠淠舭l(fā)器。加預冷卻器的另一個作用是減小了高溫級的冷負荷。

   復疊式制冷機的低溫級工作在相當?shù)偷臏囟认拢瑸榱朔乐沟蜏丶壒苈仿├鋼p失過大，同時防止低溫級壓縮機中的冷凍機油凍結，由蒸發器出來的制冷劑先經過氣液回?zé)崞髋c冷凝蒸發器流出的制冷劑液體進行熱交換，氣體溫度升高；然后再經過氣氣回?zé)崞髋c預冷卻器流出的制冷劑氣體進行熱交換，氣體溫度進一步升高，達到0℃以上。當復疊式制冷機停止運行后，系統各部分的溫度會逐漸上升，當溫度上升到溫度較低各部分制冷劑臨界溫度時，低溫制冷劑就會全部汽化，而成為蒸氣，此時壓力為臨界壓力。隨著溫度的進一步上升，制冷劑成為過熱蒸氣，壓力也隨溫度上升。

   由于制冷系統的設備和管路均有一定的極限承壓值，壓力的上升通常會高于此極限。為了防止停機時低溫級系統內壓力過高，低溫級加上了膨脹容器，隨著壓力的上升，大部分制冷劑進人膨脹容器，以保持系統內壓力不過高。。排氣壓力調節閥的作用是當開機時，如排氣壓力過高，則將排氣旁通到膨脹容器去一部分。

   低溫液體冷卻循環器型號多，溫度控制范圍多種可選，制冷功率可選，了解更多請致電聯系。
